Hojas de flujo en el diseño e ingeniería de plantas industriales

Las “Hojas de Flujo de Procesos” son herramientas cruciales en la ingeniería industrial, brindando una representación visual detallada del flujo de materiales y la secuencia de operaciones en plantas industriales. Estas hojas permiten a diseñadores e ingenieros comprender y comunicar eficientemente cómo los materiales se transforman en cada fase del proceso, desde la entrada de materias primas hasta la producción final. La visualización clara de la secuencia de operaciones facilita la identificación de posibles cuellos de botella, optimización de flujos de trabajo y mejora de la eficiencia general del sistema.

En proyectos de ingeniería, la comunicación efectiva es esencial, y las hojas de flujo de procesos actúan como un medio clave para lograrlo. Cuando creamos esta información utilizando símbolos estandarizados y representaciones gráficas, estas hojas permiten una comprensión universal de los procesos, reduciendo malentendidos y mejorando la colaboración entre equipos y partes interesadas. Además de su función comunicativa, las hojas de flujo de procesos son herramientas valiosas para el diseño detallado y la definición de procesos, especificando la interacción de componentes, equipos y sistemas, así como proporcionando información sobre parámetros clave como temperaturas y presiones.

En ESingenieria.pro, integramos las hojas de flujo de datos en nuestras operaciones cotidianas. En cada servicios de ingeniería donde diseñamos plantas industriales las utilizamos como mapa de trabajo para organizar y estructurar todo el proyecto. Estas hojas de flujo nos ayudan en la detección de problemas potenciales, ya que la representación visual facilita la identificación temprana de áreas de mejora en el diseño del proceso.

Nuestros Servicios Servicios de Ingeniería

Desde la planificación inicial hasta la operación y el mantenimiento continuo, las hojas de flujo de procesos son componentes esenciales de la documentación integral en proyectos de ingeniería industrial, proporcionando un marco claro para entender y seguir los detalles del proceso en todas las etapas del proyecto.

Hojas de Flujo de Procesos (PFD)

Las Hojas de Flujo de Procesos (PFD) son herramientas gráficas fundamentales en el ámbito de la ingeniería industrial y el diseño de plantas. Estas hojas proporcionan una representación simplificada pero integral de un proceso, ofreciendo una visión panorámica que abarca desde la llegada de materias primas hasta la producción final de la planta.

AspectoDescripción
Unidades y Equipos PrincipalesIdentifica y representa las unidades y equipos esenciales en el proceso industrial, como reactores, intercambiadores de calor, columnas de destilación, bombas y compresores.
Corrientes de MaterialesMuestra las corrientes de materiales desde la entrada de materias primas hasta la salida de productos finales, proporcionando una visión clara de cómo los materiales se desplazan a través del sistema.
Flujos de EnergíaRepresenta los flujos de energía asociados con el proceso, incluyendo la entrada y salida de calor en diversos puntos, para comprender los requerimientos energéticos y optimizar la eficiencia térmica.
Conexiones entre ComponentesVisualiza las conexiones, como tuberías, conductos y cables eléctricos, entre los diferentes componentes del sistema, crucial para comprender la dinámica del sistema y asegurar una operación eficiente.
Visión General del ProcesoProporciona una visión general del proceso, desde la entrada de insumos hasta la salida de productos terminados, ofreciendo una comprensión rápida y clara de la producción en la planta.

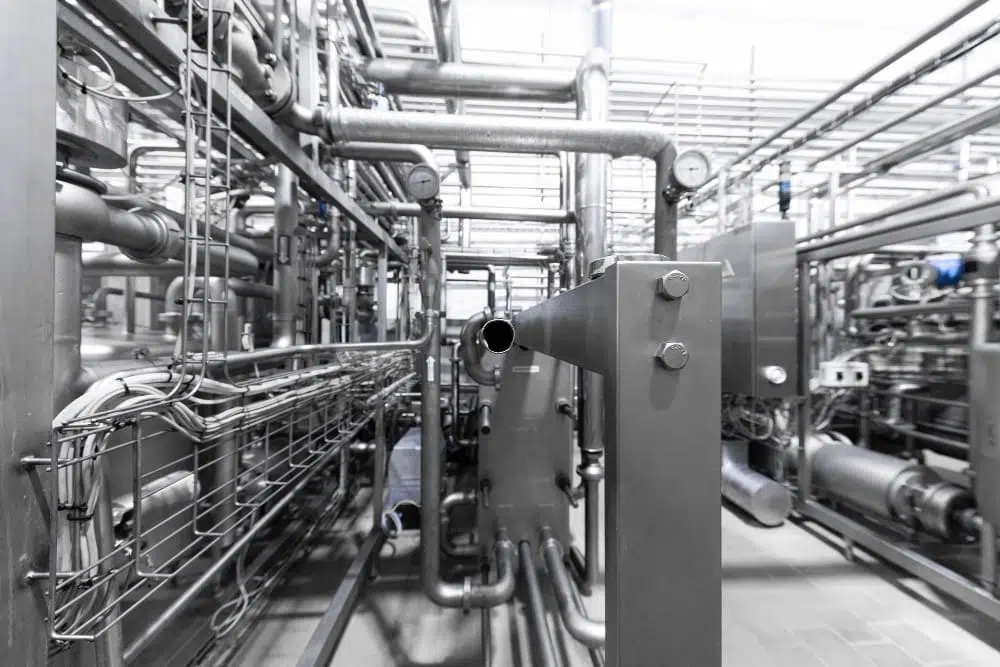

Tuberias industriales sistemas PID


Esquema de Procesos e Instrumentos (P&ID)

Los Diagramas de Tuberías e Instrumentación (P&IDs) son esenciales para el mantenimiento y la adaptación de procesos industriales y nos brinda una representación gráfica clave. En la etapa de diseño, no solo sirven como base para esquemas de control, como el Análisis de Riesgos y Operabilidad (HAZOP), sino que también son fundamentales en instalaciones de procesamiento. Estas representaciones gráficas abarcan detalles fundamentales de tuberías, esquemas de control, requisitos de seguridad y normativas, así como información básica de arranque y operación.

La utilidad de los P&IDs abarca diversas áreas, desde evaluar procesos de construcción hasta servir como base para la programación de controles. Además, juegan un papel clave en el desarrollo de pautas y estándares operativos, la elaboración de documentos explicativos del proceso y la creación de un lenguaje común para discutir operaciones de planta. Estos diagramas también desempeñan un papel crucial en la creación de filosofías para seguridad y control, así como en el diseño conceptual y las recomendaciones para estimaciones de costos.

En cuanto a su uso, los P&IDs son herramientas esquemáticas utilizadas por ingenieros y técnicos durante el diseño de procesos de producción. Su importancia radica en la representación clara y comprensible de la interconectividad entre tuberías, instrumentación y equipos en sistemas de automatización.

A pesar de su utilidad, los P&IDs tienen limitaciones, ya que no son modelos precisos y no existe un estándar universal. La documentación de apoyo, como Diagramas de Flujo de Procesos (PFDs), Especificaciones del Material de Tuberías (PMS), y Especificaciones de Equipos e Instrumentación (EIS), son paralelos y fundamentales para aclarar detalles y especificaciones.

AspectoDescripción Detallada
Detalle de Equipos e InstrumentaciónOfrece un nivel más detallado que los PFD al presentar información específica sobre la instrumentación, válvulas, equipos y tuberías utilizados en el proceso industrial. Proporciona una visión pormenorizada de la disposición y conexión de estos componentes, permitiendo una comprensión más precisa del sistema.
Identificación de Símbolos EspecíficosIntroduce símbolos específicos que representan instrumentos de medición, dispositivos de control y elementos de seguridad. Estos símbolos estandarizados facilitan la interpretación uniforme entre los profesionales y garantizan una comunicación eficiente al identificar claramente cada elemento en el diagrama.
Control y Monitoreo de ProcesosDesarrolla la comprensión de cómo se lleva a cabo el control y monitoreo de los procesos a lo largo de toda la planta. Los P&ID muestran cómo los instrumentos de medición y las válvulas interactúan para regular variables críticas, asegurando un funcionamiento controlado y seguro. Además, indican la ubicación de dispositivos de seguridad clave para la prevención de incidentes.
Ingeniero de Procesos

Esquema de Instalaciones

El Esquema de Instalaciones es una herramienta que nunca debe faltar en ningún proyecto de ingeniería de procesos. Ofrece una representación visual detallada de la disposición física de equipos e instalaciones dentro de una planta industrial. Este esquema va más allá de los detalles generales y proporciona información específica sobre la ubicación estratégica de equipos clave, sistemas de tuberías, conexiones eléctricas y otros elementos estructurales esenciales.

Puntos clave sobre el Esquema de Instalaciones:

  1. Disposición Física Detallada: El esquema no solo ofrece una vista panorámica, sino que profundiza en la disposición detallada de los elementos en la planta. Esto incluye la ubicación exacta de equipos críticos, sistemas de tuberías para el transporte de fluidos, conexiones eléctricas para el suministro de energía, y otros componentes estructurales clave.
  2. Optimización del Diseño: La información detallada proporcionada por el esquema de instalaciones es fundamental para optimizar el diseño de la planta. Permite a los ingenieros y diseñadores evaluar la disposición de equipos y estructuras para mejorar la eficiencia operativa. La optimización puede incluir la reducción de distancias entre equipos clave, la simplificación de rutas de tuberías y la mejora de la accesibilidad para mantenimiento.
  3. Eficiencia Operativa: Al conocer la disposición física de los equipos, los operadores pueden realizar tareas de manera más eficiente. Esto no solo reduce el tiempo de operación, sino que también contribuye a la eficiencia general del proceso. Los caminos de flujo más cortos, la ubicación estratégica de puntos de control y la minimización de cuellos de botella son aspectos que pueden mejorarse mediante la información detallada del esquema.
  4. Seguridad: La seguridad es una prioridad en entornos industriales. El esquema de instalaciones proporciona datos valiosos para evaluar y mejorar la seguridad en la planta. Al comprender la ubicación de equipos críticos, sistemas de tuberías y conexiones eléctricas, los ingenieros pueden implementar medidas de seguridad más efectivas. Esto incluye la planificación de rutas de evacuación, la colocación estratégica de equipos de seguridad y la prevención de posibles riesgos.
  5. Planificación de Mantenimiento: La disposición detallada en el esquema facilita la planificación de actividades de mantenimiento. Los equipos ubicados estratégicamente y las rutas de acceso claras permiten un mantenimiento más rápido y seguro. Esto contribuye a reducir el tiempo de inactividad de la planta y mejora la eficacia de las operaciones de mantenimiento.

¿Diferencia entre el esquema de instalaciones y el P&ID

AspectoEsquema de InstalacionesP&ID
Representación y EnfoqueProporciona una visión general de la disposición física.Muestra las tuberías y componentes en el flujo del proceso.
Nivel de DetalleVisión panorámica y menos detallado en especificaciones técnicas.Ofrece un nivel de detalle más profundo sobre el flujo de proceso y detalles específicos.
AplicaciónÚtil para optimizar el diseño y eficiencia operativa al visualizar la disposición física general.Fundamental para el diseño detallado, operación segura y mantenimiento de procesos industriales.
Uso en el Ciclo de Vida del ProyectoPuede ser valioso en las etapas iniciales para planificar la disposición física.Esencial en diversas etapas, desde el diseño detallado hasta la operación y el mantenimiento continuo.
Enfoque en Control y SeguridadPuede no proporcionar detalles específicos sobre el control del proceso y requisitos de seguridad.Incluye información detallada sobre el sistema de control, interbloqueo, categoría sísmica y otros aspectos críticos de seguridad.

Automatización y Control

La sección de Automatización y Control en proyectos industriales se centra en la implementación de sistemas automatizados que supervisan y controlan los procesos de una planta. Esta implementación abarca diversos componentes, entre los que se incluyen sistemas de control de procesos, PLCs (Controladores Lógicos Programables), SCADA (Supervisión, Control y Adquisición de Datos), y otros elementos de automatización. La integración de esta información en los diagramas, como los diagramas de tuberías e instrumentación (P&IDs), garantiza una comprensión completa de la relación entre la automatización y los procesos físicos en juego.

La hojas de flujo y los documentos elaborados enfocados a la automatización y control desempeñan un papel crucial en la comunicación efectiva entre los diferentes equipos de ingeniería y diseño que colaboran en un proyecto industrial. Al proporcionar una representación visual sólida de cómo los sistemas automatizados interactúan con los procesos físicos, facilitan la colaboración y el entendimiento común entre profesionales de diversas disciplinas. Además de su función comunicativa, estas herramientas sirven como una base visual robusta para la toma de decisiones, permitiendo la identificación temprana de posibles problemas y la optimización continua del diseño y la operación de la planta.

La automatización y el control no solo mejoran la eficiencia operativa, sino que también contribuyen a la seguridad y fiabilidad de los procesos industriales. La capacidad de monitorear y ajustar automáticamente los parámetros del sistema en tiempo real garantiza un funcionamiento más preciso y una respuesta rápida a cualquier desviación del proceso establecido.

Contratar Servicios de Ingeniería Especializados

Ya hemos dejado claro que las hojas de flujo son herramientas indispensables en el diseño e ingeniería de plantas industriales. Su papel es crucial para optimizar la eficiencia operativa y garantizar la seguridad dentro de la planta. Además, facilitan la comunicación entre equipos de ingeniería y diseño, permitiendo una comprensión más clara y colaborativa desde las etapas iniciales hasta la implementación.

Cuando se trata de proyectos industriales de esta magnitud, contar con profesionales especializados se vuelve esencial. Empresas como ESingenieria.pro no solo reconocemos la importancia de las hojas de flujo, sino que también las integramos diariamente en nuestro trabajo. Contratar a profesionales capacitados garantiza una aplicación precisa de estas herramientas, optimizando el diseño y la ingeniería de la planta.
